EeeMod, segunda parte y fin.

Bueno, ayer viernes me puse con el eeepc y ya le e puesto la pantalla táctil y aunque tuve algunos problemas grabando los videos por culpa de las pilas y la tarjeta de memoria que se me corrompió, aquí tengo los videos del mod.

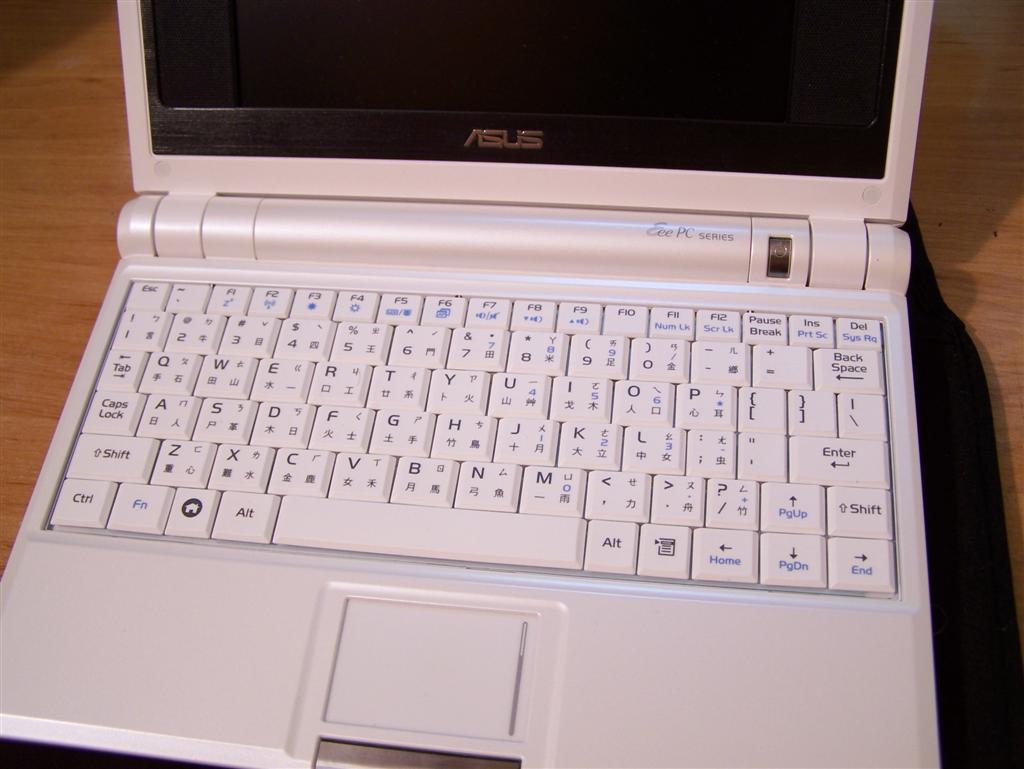

Al final he puesto un pendrive y una pantalla táctil y por mi parte doy por finalizado el eeepc, bueno, quizás le cambie el teclado por uno en español si lo consigo algún día, pero eso es una cambio sin importancia y en principio ya no le voy a hacer nada mas.

EeeMod, piezas [4]

Después de quedarme sin hubs al morir los anteriores durante la instalación ya me e mirado los nuevos, en realidad me e mirado solo uno pero pediré dos por si acaso, esta vez e pedido un modelo con Usb articulados, eso quiere decir que cada usb estará soldado a la placa con cables y no directo, mientas menos trastee con la placa mejor ¬¬
hab4

También tengo pedida la pantalla táctil para la Tft del eeepc, la pantalla es de 7” con 1mm de grosor.
La pantalla en si no es el problema por que tiene unas medidas muy ajustadas, el problema será donde colocar el hub anterior y la controladora de la pantalla….

Si no recuerdo mal tendría hueco en la pantalla para poner la controladora:

Y si muevo de sitio el pendrive podría poner la placa del hub justo encima del hueco del SSD y el pendrive junto a la “tarjeta” de sonido, bufff.

Yo creo que conseguiré meterlo todo pero…. no va a poder ser hasta finales de febrero ya que quedan solo 13-15 días para irme de vacaciones a Japón 😛

EeeMod, primera parte.

Ayer me puse manos a la obra con el eeepc, quería ponérselo todo a la vez pero no pudo ser por que tuve muchos problemas con los hubs, el primero dejo de funcionar sin mas, no es que lo rompiera mientras le desoldaba los conectores no… simplemente dejo de funcionar -.-

El segundo estaba fabricado con un estaño de malísima calidad, le costaba calentarse muchísimo y sin embargo se enfriaba rapidísimo, después de quitarle todos los conectores como puede y prepararlo lo probé en el ordenador y no lo quiso reconocer :S
Tenia los 4 cables bien soldados pero nada, no lo quiso coger.

Y el tercer hub que tenia es usb 1.0 así que ni lo quise poner.

Total, después de toda la tarde con el eeepc lo único que le ice fue soldarle el pendrive de 16gb en uno de los conectores usb internos, exactamente en el del wifi.

He subido un par de videos a youtube pero la calidad deja mucho que desear así que si hay algún lector de este blog y coincide con que esta interesado con el mod pues aquí tiene los planos que use:

EeeMod, piezas [3]

Ayer me llego el pendrive de 16GB desde Canadá comprado por ebay, de momento funciona muy bien, no es de los mejores en cuanto velocidad pero la capacidad es real y formateado en fat32 tiene 14,9GB libres.

Este próximo fin de semana si todo va bien are la instalación, lo único es que aun no e decidido como la haré ya que hay muchas formas diferentes de hacerlo, de momento tengo pensadas tres:

* La primera seria conectando el hub usb en el conector de la web cam, una vez este hecho eso se conectaría la cámara el bluetooth y el pendrive en los usb del hub.
Esta forma es la más sencilla y me quedaría libre solo un puerto usb que podría usar por ejemplo para la controladora de la pantalla táctil u otro pendrive

* La segunda forma se complica mucho mas, el eeepc tiene 7 USB, 3 externos y 4 internos de los cuales dos están ya usados para la cámara y el lector de SD, pero quedan aun dos “libres”.

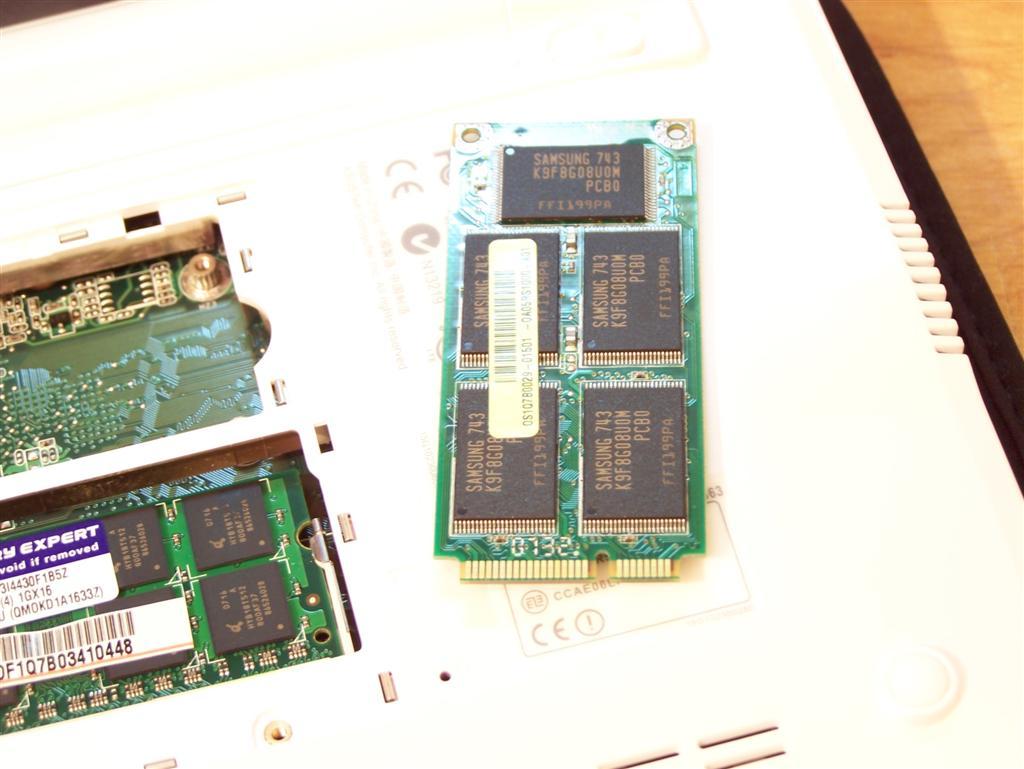

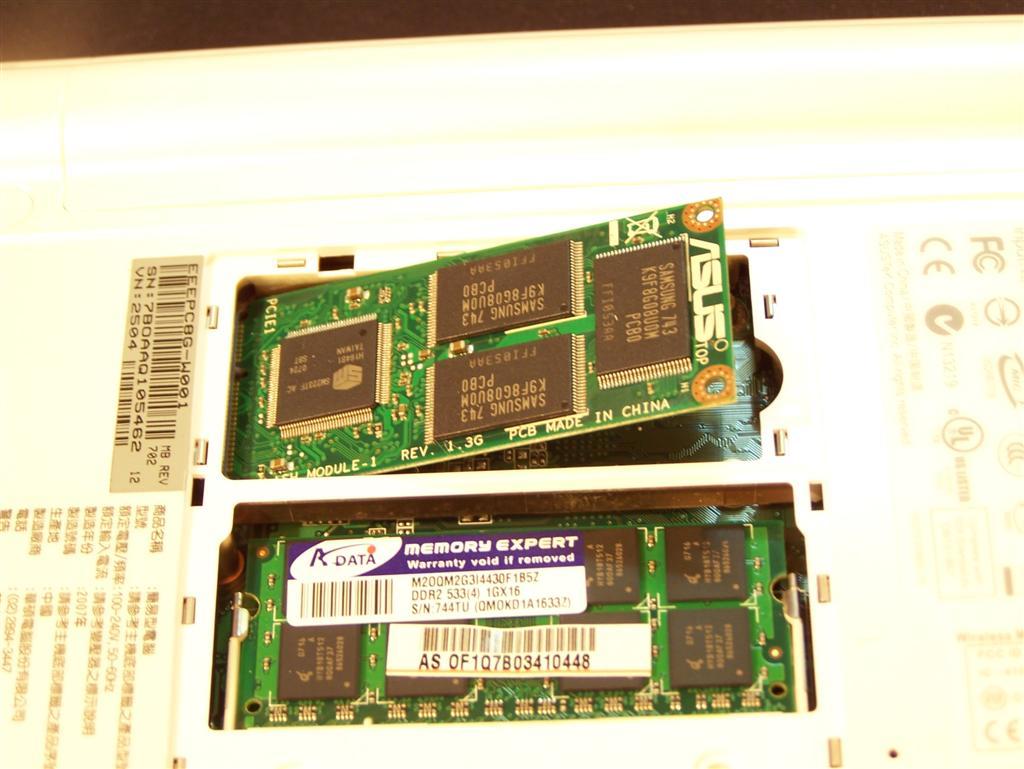

Esos dos conectores libres están escondidos… me explico, el eeepc tiene dos conectores mini pci express que son usados para la tarjeta wifi y el SSD, estos conectores además de tener los contactos del Bus PCi también tienen los del USB así que se podrían soldar directamente las cosas allí.
– Pero hay barios inconvenientes, los puntos a soldar son muy pequeños y están muy cerca de los demás.
– Solo hay dos puertos usb y necesitare tres como poco, uno para le memoria y otro para el bluetooth y mas adelante me ara falta otro para la táctil.

* La ultima posibilidad seria soldar el hub en uno de los conectores anteriores, de esta forma al no tener que conectar la cámara al hub me quedarían dos libres.

Hasta aquí las tres formas que he pensado de momento
como veis hay muchas posibilidades cada una con sus pros y contras, tendré que pensar que instalación me conviene mas.

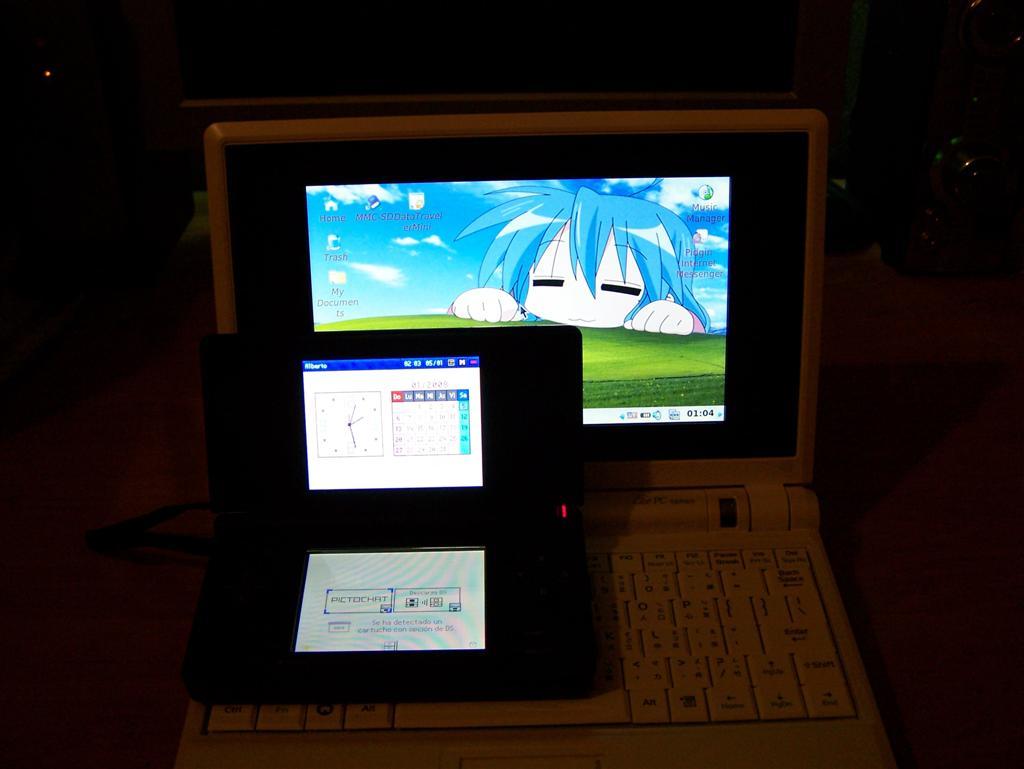

Eeepc con Xp

Después de descartar xandros y ubuntu decidí ponerle windows xp porque no tengo suficiente tiempo como para complicarme con Linux y con xp puedo hacer todo lo haría con mi torre salvo la reproducción de vídeos a partir 1024×576 y la edición de vídeo por que va muy justo de procesador (recordemos que aunque es de 900 esta capado a 630mhz…), todo lo demás lo puedo hacer, desde descargar cosas con el utorrnet y flashget, subir archivos al host y youtube, ver cualquier vídeo normal, internet, música, msn live, algún que otro juego, office…

EeeMod, piezas [2]

Esta tarde me han llegado mas piezas para el “eeemod”, en concreto otro hub usb con la placa mas estrecha pero algo mas larga, y

un bluetooth 2.0 edr.

He estado haciendo pruebas con el bluesoleil y los cascos HT820, estos cascos soportan dos perfiles, el de audio avanzado y el de auricular, después de un rato toqueteando el software e conseguido que funcione todo correctamente, es decir, los botones de play/pause, canción adelante/atrás, volumen +/- y conectar/desconectar

Sin embargo tengo un problema gordo, y es que el software viene en chino y no se puede sustituir por la versión en español por que cada programa tiene su licencia “emparejada” con la Mac del bluetooth así que al poner otra versión diferente se pone el programa en modo prueba y solo deja enviar 5MB y una vez finalizado se desconecta todo.

He contactado con los encargados del software y tiene toda la pinta de que me aran pasar por caja (12€) y comprar la versión sin restricciones de hardware.

Así que ya sabéis, no compréis un bluetooth usb en el extranjero o os aran pasar por caja si lo queréis en vuestro idioma xD



EeeMod, piezas [1]

Internamente aun no le e echo nada aunque estoy a la esperar de varias piezas que quiero ponerle, de momento me a llegado un hub usb2.0 de 4 puertos, que querré meterle en el marco de la pantalla y en el que iran conectados también dos pendrives, uno de ellos de 16GB que me han enviado hoy desde canada, y el otro tengo pensado que sea un corsair voyager por su alta velocidad de lectura y escritura pero son demasiado caros así que lo dejare para cuando valla a Japón, también le meteré un usb bluetooth 2.0 y no estoy seguro si modificar la pantalla para que sea táctil.

Lo que si es seguro es que le pondre:

1x interruptor externo en la carcasa para apagar o encender el hub
1x hub usb 2.0 de 4 puertos
1x pendrive 16GB pny
1x bluetooth 2.0

Quizás:
1x pantalla táctil

Y a la vuelta de Japón:
1x pendrive de 8 o 16GB de corsair
1x batería de 7800mah en vez de la de 5400mah
