5×07: Torres de Hanoi parte2
25
ene
2012
Alumbrado habitación – 4 – Final
8
ene
2012
Apurando los últimos días de vacaciones finalmente he terminado el proyecto de alumbrado de mi habitación.
Tal y como explique en la primera entrada, la idea es poder controlar la iluminación de la habitación desde un pulsador o desde un mando a distancia pudiendo apagar o encender la luz, programar el apagado en 5 minutos o entrar en el modo programación que te permite hasta 60 minutos de tiempo para el apagado automático.
Para ello ademas del pulsador, el típico usado en escaleras comunitarias, es necesario un microcontrolador, en este caso un Arduino Mini Pro, un relé, un buzzer, un fototransistor, un led bicolor, dos resistencias de 1k y poco más. Las primeras pruebas es recomendable hacerlas en un protoboard.
También necesitaremos una fuente de alimentación para el circuito, en este caso un transformador de móvil de 5V 0,850A.
Leer el resto de esta entrada »
ATTiny Pico v1.0
29
dic
2011

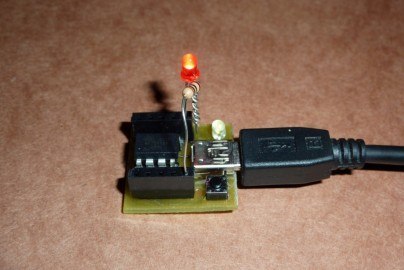

Aprovechando que hice la placa para programar los Attiny también me fabrique un PCB imitando los de Arduino.
Cuenta con dos filas de pines, uno para cada patilla y 1 extra para GND y 5v, también cuenta con un led conectado a pin D4, un botón de reset y un conector MiniUSB:
Alumbrado habitación – 1 – En protoboard
27
dic
2011
Estos días, aprovechando que dispongo de algo de tiempo libre, estoy programando un sistema de alumbrado para mi habitación basado en un Arduino Mini.
Mi idea es usar un pulsador de escalera, el cual solo cierra el circuito mientras es pulsado (no como los interruptores), a modo de interruptor con la ayuda de un Arduino y de un rele. Por ejemplo:
- Si la luz de la habitación esta apagada y se pulsa el botón, entonces se encenderá la luz.
- Si esta encendida entonces se apagara la luz.
- Si la luz esta encendida y se pulsan dos veces seguidas entonces la luz se apagara sola transcurridos cinco minutos…
- Si con la luz encendida, se hace una pulsación larga de 4 segundos, se entra en el modo programación y por cada pulsación extra se suman 5 minutos, una vez seleccionado el tiempo se sale del modo de programación con otra pulsación larga y la luz se apagara automáticamente transcurrido el tiempo programado…
Todo esto desde el pulsador y también desde un mando a distancia por infrarrojos ; )
Arduino The Documentary (2010) Spanish HD
29
nov
2011
Hubiera sido magnifico como vídeo introductorio a la categoría pero no lo había visto hasta ahora :-/
ATTiny 85
26
nov
2011
Según vayamos avanzando llegara un momento en el que alguno de nuestros proyectos de prueba le encontremos una tarea real en el que aplicarlo para nuestro beneficio. Por ejemplo diseñamos un sistema que mediante un control de temperatura encienda un ventilador que refrigere un disipador. Para algo así no necesitamos un Arduino completo, primero porque desperdiciamos todas sus demás conexiones y segundo porque no vamos a estar comprando uno cada vez que queramos dejar el anterior fijo.
Por ello en situaciones así deberemos de plantearnos la idea de usar un microcontrolador que mejor se adapte a nuestras necesidades.
Leer el resto de esta entrada »
Arduino Shield Reles
25
nov
2011
Si en nuestros proyectos queremos trabajar con corriente alterna necesitaremos unos relés que nos permitan, por ejemplo, encender lamparas o electrodomésticos.
Sin embargo el consumo de estos relés es algo elevado en comparación con los 40 mA que puede suministrar Arduino por cada una de sus patillas. Para solucionarlo tendremos que usar un transistor como intermediario que sera el que cierre el circuito del relé y lo active.
Yo he probado con un transistor BC337 y funcionar funcionaba, pero como necesitaba varios y salen más baratos comprarlos montados completamente que fabricarlos pues me hice con dos conjuntos de dos relés cada uno.
En el vídeo siguiente puede verse su funcionamiento controlado por un ATTiny 85:
Fuente de alimentación con piezas recicladas
6
nov
2011
Con nuestros proyectos más tarde o más temprano acabaremos necesitando una fuente de alimentación externa pues los 5V y 0,5A que nos proporciona Arduino del puerto USB se nos quedaran cortos para según que cosas, por ello podemos comprarnos una, fabricarnosla de cero o como en este caso aprovechar varios transformadores de los usados en discos duros o móviles para construirnos una.
La fuente en si cuenta en su interior con dos transformadores independientes, uno de 12V y otro de 5V, ambos proporcionan 2A y la carcasa cuenta con diferentes conectores, los principales son los de tipo banana para conectar pinzas de cocodrilo o mini pinzas, también cuenta con un conector USB, molex y “fan”.
Leer el resto de esta entrada »
Anillo de luz Led para camara
5
nov
2011
