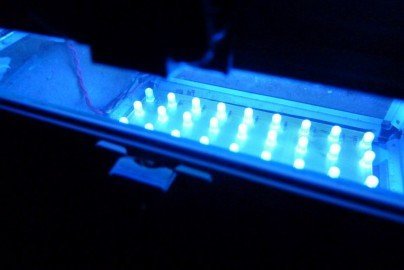

Una insoladora es una caja que nos permite crear placas de circuitos impresos de forma más rápida, limpia y sencilla que con el método de la plancha. La caja contiene en su interior una fuente de luz, pudiendo ser mediante tubos fluorescentes actinicos o con leds de luz UV, que irradian luz ultravioleta sobre la placa de fibra de vidrio o baquelita apoyada sobre un cristal. Estéticamente se podría decir que se parece a un escáner, pero en lo que a funcionamiento se refiere no tiene nada que ver.

Que sentido tiene irradiar luz ultravioleta sobre la placa?, sobre una placa normal ninguno, sin embargo para este proceso se usan un tipo de placas distintas, pues su cara de cobre esta cubierta de un barniz que es sensible a la luz UV (con emulsionado positivo), de forma que cuando esta incide sobre la placa debilita el barniz y posteriormente nos permite revelar la placa con agua y sosa caustica para quitar ese barniz debilitado.
Por internet hay muchos modelos de insoladoras, sin embargos suelen ser caras y muy grandes ya que usan tubos fluorescentes y están preparadas para placas de tamaño folio. Principalmente por motivo económico y por que tampoco necesitamos semejante armatoste podemos crear nuestra propia caja insoladora. Hacerlo no es muy complicado, ademas disponemos en internet de explicaciones como las de radikaldesig, apenas se necesitan materiales y el resultado es mas que bueno, si es verdad que si queremos algo mas automatizado con programador de tiempo, intensidad, etc. nos llevara más trabajo. Pero una simple caja que al cerrarla comience a irradiar luz podremos construirla en una tarde.
